携帯用デジタルピーク電圧計のグラスファイバーの高圧放電棒

ガラス繊維の高圧放電棒、DCの放出の棒、高圧テスト

I.製品紹介

FKDSシリーズDC放電ロッドは、新しい絶縁材料処理を使用しています。 それは細長い収縮特性を有する。 ポータブルテレスコピックロッドモデルは、屋外の高電圧テスト、特にDC電圧テストで、電荷蓄積をテストし、放電し、放電ロッド放電を使用して個人の安全を確保するのに使いやすいです。武器の個人的な安全性。 ポータブルテレスコピックロッドは持ち運びが簡単で、便利で、柔軟性があり、小容量、軽量、安全で信頼性の高い利点があり、高電圧スタッフの欠如の安全な道具です。

II。 オプションのクラス

• FKDS-10KV：放電電圧範囲0〜50KV
• FKDS-35KV：放電電圧範囲0〜100KV
• FKDS-110KV：放電電圧範囲0〜200KV
• FKDS-220KV：放電電圧範囲0〜500KV

III。 ウェイの使い方（例えばFKDS-10KV）

1.携帯用望遠鏡の排出の棒の望遠鏡の部分を引き出して下さい

2.準備されたアース線プラグが放電ロッドのヘッドエンドのソケットに挿入され、アース線のもう一方の端がアースに接続されており、アースが信頼できる

3.放電はテストの後で完了するべきです、ゼロに戻ってDC発電機のコントロールボックスのブースターノブ、この時点で15KV〜20KVかそこらへの電圧計電圧降下のコントロールボックスを観察することができます

の

4.放電は金属の先の尖ったロッドを使用する最初のものでなければならず、切断された電源テストサンプルにゆっくり進みます。 このとき放電棒は放電後の放電抵抗で放電します。 それからフックを放電ロッドに引っ掛けて、サンプルを引っ掛けます。

IV。 注意

サンプルコンデンサの放電の1、テスト後にする必要があります、テスト後に電源を切断し、自己放電で一定時間、シリンダー上の電荷とサンプル時間を待つ必要があります。 これは、電圧計の電圧が通常5Kv〜15Kvで、近くのサンプルに徐々に移動するために利用可能な放電ロッドに、より低い電圧まで降りるとき、電圧計の電圧の制御ボックスで観察することができる。 最初にエアギャップフリー放電を介して、その後、放電ロッドのテストに触れるためのヒントと、最後に直接接地放電をテストすると、無音時にヒス音が聞こえます。

2.大容量試料の蓄積電荷量は、試料コンデンサの大きさと印加電圧に比例し、時間に比例します。

高電圧ケーブル試験より数キロ上では、放電時間は一般に非常に長く、繰り返し放電する必要があります。 抵抗容量が大きい、放電ロッドの大容量を注文する必要があります

4.放出棒でサンプルを放出するための開放試験電力なしでは厳しく禁止されています。

5.足および重い押出ロッドの使用を厳しく禁止し、曲げ、放電ロッドを壊すことは厳しく禁止されています

6.放出棒の湿気を禁止し、絶縁強度に影響を与え、乾燥した場所に置かれるべきです

V.製品一式

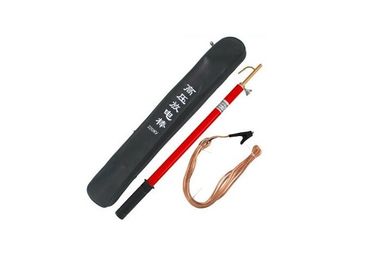

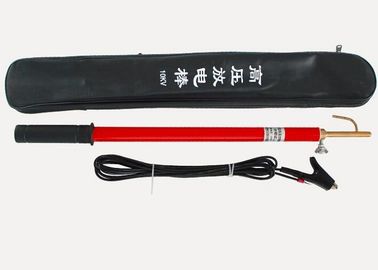

1.携帯用望遠鏡の排出ロッド1

2.アース線の自己整合

3.使用説明書1

4.製品認定証1
