ポータブルDC Hipotテストセット、Hipotテストキット、HVテストキット、HVテスト機器

I.製品の説明

中国工業規格の携帯用DC HV発電機のための共通の技術条件に従って新しく研究され、設計され、そして製造されて、ZGFシリーズDCヒポットテストセットは酸化亜鉛のDC高電圧テストそして漏出電流の測定のために適した新時代の技術製品ですアレスタ、磁気ブローアウトアレスタ、電源ケーブル、パワーモーターまたは発電機、変圧器、および電力部門のスイッチ、科学研究ユニット、駅、発電所、化学プラントなど。

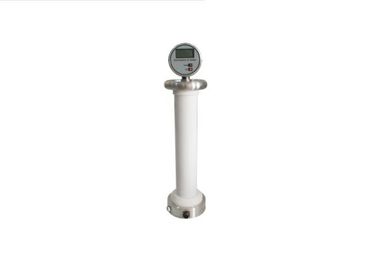

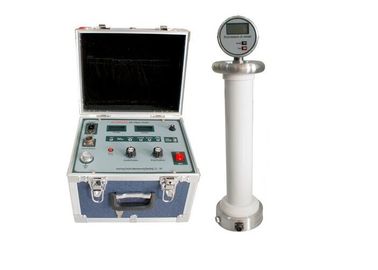

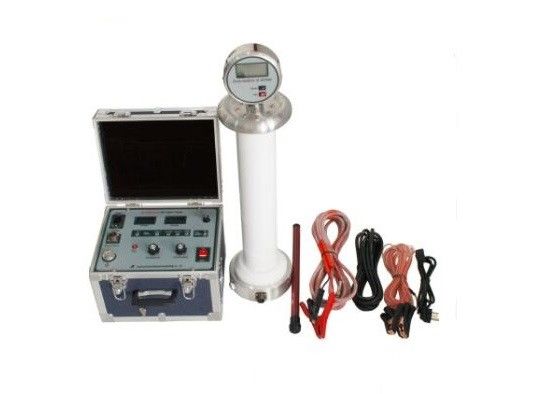

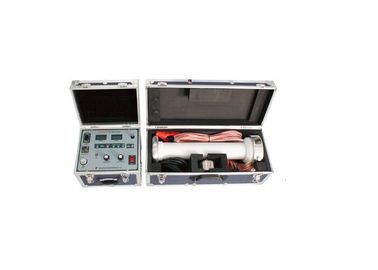

テストセットは主にコントロールボックス、シリンダー型HVブースター、フルシールドマイクロアンメーター、DC放電ロッドで構成されています。 コントロールボックスはテストプロセスを制御し、テストデータを表示するために使用され、 シリンダータイプHVブースターはDC高電圧を出力するために、完全にシールドされたマイクロアンメータは 漏れ電流 を 正確に表示し、データをコントロールボックスに転送します。

PWM多周波パルス幅の最新の変調技術のための最初の応用を先導する高周波多電圧回路を電圧安定性を大幅に強化するテストセットに採用した。 スーパーパワーIGBTデバイスの採用と特殊なシールド、絶縁、および接地の対策により、定格電圧での放電による損傷の影響を受けにくい、高品質でポータブルタイプのDC HV発電機が実現されます。

ZGFシリーズ高周波DC高電圧発生器の主要部分はアメリカ、ドイツ、日本などで作られた部品を高度な技術で採用し、機器をより信頼性の高い、より安定したものにします。 多電圧管はドイツの技術と開発され、作り出される。 小型、大容量、強力な過負荷容量、および簡単な現場動作試験の機能を備えた、高周波トランスは特別に専門家によって設計されています。 今後も積極的に市場を開拓し、その品質と信頼をその生涯とし、常に技術を向上させ、ユーザーのニーズを満たすための洗練された高品質の製品を開発し、新しい世紀の栄光を開拓し、それを取り戻すよう努めます。

II。 製品の特徴

1. DC高電圧発生器 は 、高電圧安定性、小さなリップル係数、および高速で信頼性の高い保護回路を備えた クローズド調整 を行うために、 高周波PWM技術 を 採用してい ます。 発電機は 大容量の 装置による直接放電に耐えることができる 。 それは小型で 軽量のものであり、野外での使用に便利である。
2. フルレンジのリニアスムーズに 調整された 電圧、 0.1％ 未満の 電圧レギュレーション精度 。 電圧測定精度は0.5％、分解能 0.1kv です。 電流測定精度は0.5％、最小分解能：コントロールボックス1µA 、 耐衝撃電流 0.1µA 。
3. 発電機は AC 220 V 電源を 使用します （AC 220 V ± 10％、50 Hz ± 1％）、リップル係数は0.5％未満 で 、 現場の 全天候 用 に 使用 できます 。
4. 高圧 増 倍管 は、空気と油で満たされた機器 によってもたらされる 不便さを 克服 する ために、 完全 な固体封入の ために D upont材料 を 使用してい ます。 幅の広いベース と 軽い品質の 外筒は、 しっかりと安定 した メンテナンスを可能にします。
5. 75％ MOA 電圧スイッチボタン 、 シンプルで便利なテスト用アレスタ 。
6. 過電圧設定機能 は、 レギュレーション プロセス 中の 過電圧 値を 表示し ます。 過電圧、過電流 および 短絡の 放電に対する 完全な 保護 。 これは ケーブル実験 の 最良の仲間 です 。
7. 完璧なブレークラインと ゼロでないスタート保護機能により、オペレータと サンプル をいつでも 保護します 。 この製品は 、 耐 衝撃性の コントロールボックス、簡潔 で 明確なパネルデザイン、および 操作の ための 音声プロンプト の 最善の デザインをしています 。

III。 テスト回路接続図

注： コントロールボックス（キャビネット）はテストプロセスを制御しテストデータを表示するのに使用され、 シリンダータイプHVブースター（HVジェネレータ）はDC高電圧を出力するために、完全シールドマイクロアンペアメーター（uA）は 漏れ電流 を 正確に表示する ためです。 そしてデータをコントロールボックスに転送します。

放電ロッドは接地接地用で、DC試験終了後の放電用です。

IV。 製品モデルと技術的パラメータ
