水冷されたタイプ発電機のための自動絶縁抵抗の試験装置

水冷式発電機用絶縁抵抗計

製品導入 ：

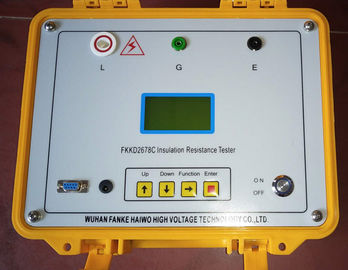

モデルFKKD2678C絶縁抵抗テスターは、水冷発電機への絶縁抵抗に特に使用されますが、他の電気機器への実験室またはフィールドテストの絶縁試験にも使用できます。 25mAを超える出力電流 最大出力電圧は5000Vです。 高精度微小電流測定システム、デジタルブーストシステムを含みます。 高電圧線を使用するだけで、テスト製品を接続する信号線を測定できます。 自動測定、大画面液晶ディスプレイからの結果、および結果を保存します。

主な特長 ：

1. 32ビットマイクロコントローラー、英語のユーザーインターフェース、操作が簡単。

2.吸収率と偏光度を自動的に計算し、15分、1分、2分、10分を自動的に保存して、1分あたりのデータの分析を容易にします。

3.出力電流（2500V、出力は25mA以上）、短絡電流は40mA以上です。

4.十分に囲まれた高圧発電機モジュールの技術、内部抵抗の保護、安全で信頼できる。EHVの変電所の現地操作を満たすために抗干渉の能力。

5.自動放電試験が完了し、放電プロセスをリアルタイムで監視します。

主な技術データ

精度：±10％

範囲：0.1M〜250GΩ

テスト電圧：2500V、5000V

短絡電流：25ミリアンペア

測定時間：1分〜10分（測定関連あり）

電源：180〜270VAC、50Hz / 60Hz±1％（商用電源または発電機電源）

作業環境：温度-10〜40℃、相対湿度20〜80％。

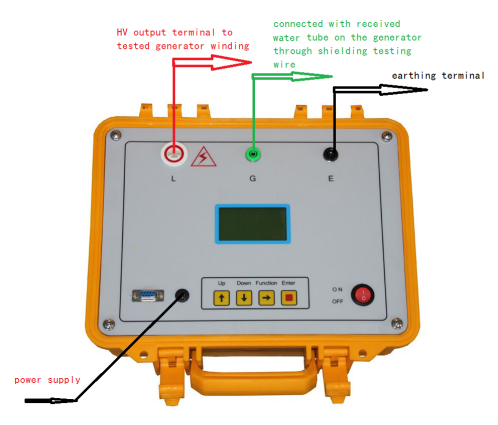

接続表示

1.ラインターミナル - LターミナルかHVの出力テストターミナル

L - 高圧側ケーブルとして測定される高圧側出力としての「線路」は、例えばモータ巻線に接続されたエンドラインまたは試験対象につながります。

2.水道ターミナル - Gターミナル

G ----シンクジェネレーターの水とつながっている。

3.端子台 - E端子

アース端子、アース付きジェネレーターフレームに接続。
