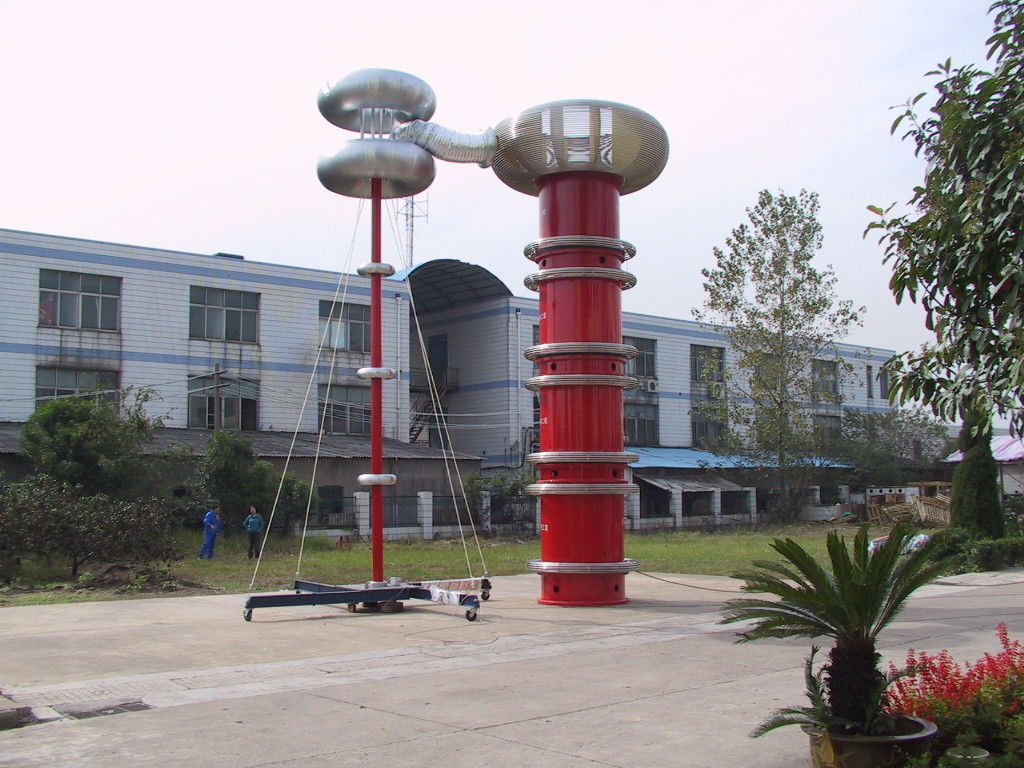

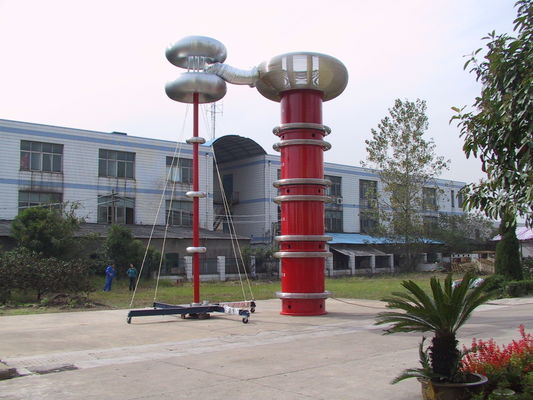

大画面の表示と置かれる900kV 4500kVAシリーズ共鳴テスト

テストの間の装置の使用関係のテーブル

2の装置の主要な技術的な変数
システム技術的な表示器
評価される働く入力パワー:380V±10% （三相）;50Hz
可変的な頻度電源の評価される出力電力:400kW
定格出力容量:4500kVA
定格出力の電圧:900kV
出力段階数:単一フェーズ
頻度調節可能な範囲:頻度が一定の範囲の内で調節されるとき20Hz~400Hzは、電圧一定した出力である
出力頻度決断:0.01Hz
出力頻度不安定:≤0.05%
出力電圧波形は正弦波である:波形ひずみ率≤1.0%
走行時間:評価される容量の下の60min連続運転
絶縁材のレベル:以下の評価される電圧1分の抵抗電圧1.1倍の
質要因:Q>60 （f=30Hz）
可変的な頻度電源容量:400kW （プッシュ プル線形アンプ）

3のシステムの主関数:
1）可変的な頻度電源は完全な正弦波の出力および低い波形ひずみがある線形電力増幅器回路を採用する、
2）自動電圧安定調節機能と
3）安全、信頼できる。いろいろな保護はこの装置で、を含んで統合される:放電破壊の保護、過電圧、過電流設定の保護、出力短絡の保護、ブーツのゼロ保護、橋腕のアンプの回路保護、力カーブの保護、等。どの種類の保護でも現われるとき、装置はすぐにテスト電圧出力を妨げ、テスト人員、テストされたプロダクトおよび試験制度の安全を保障するために主要な回路の電源を断ち切った
完全に高圧および低電圧回路を隔離する4）高圧測定信号は光ファイバーによって送信される
5） 2つの制御モード:自動/マニュアル
6） 320*240は液晶表示装置に点を打ち、多数の回転マウスは偽りなく「ちょうど提供するそれを」見るために友好的な人間-機械インタフェース、容易で、速い操作および配線、および
7）同期電圧、流れおよび頻度表示
8）出力頻度は絶えず20-300Hzの範囲の内で調節可能である
9）出力電圧は絶えず0~350Vの範囲の内で調節可能である
10）共鳴抵抗電圧検定関数と
11）自動共振周波数の調査機能を使うと、多数の自動頻度sweepingの周波数帯域は置くことができる

4のシステム表示機能:
1）大画面の表示と、示すことができる:出力電圧、出力電流、頻度、周囲温度、出口の気温、可変的な頻度電源の出力電圧波形、日時、秒読みの時間、欠陥情報、等;
2）テスト電圧および時間のようなテスト変数の配置の機能がある;

5のプロダクトの他の特徴:
1）装置のoil-filled装置はオイルを漏らさない。
2）装置のすべての金属の貝はさびなく、anti-corrosion処置であり、コーティングは均一および美しい。主要なコンポーネントにステンレス鋼のネームプレートおよび末端の印がある。
3）装置は屋内でそして屋外に貯えられ、組み立てられ、分解することができる;保護機能は完全である。製造業者はことを制御装置、変圧器、リアクター保証する、装置の等は1.1時に評価される電圧であり、テストの間の地面への高圧側面のサンプル フラッシュオーバにより、それ引き起こさなければ人身傷害によりおよび試験装置は有害な機械および熱圧力を引き起こさない。電気性能は損なわれるか、または損なわれる。
4）装置の各部品に国民の標準に合致するネームプレートがある、単語および記号は明確、耐久であり、装置が正常運営にあるときネームプレートははっきり目に見える。
