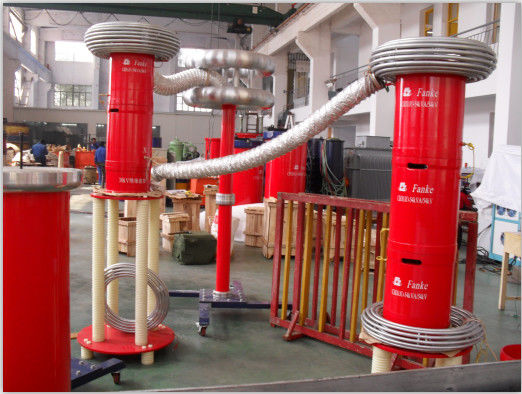

AC抵抗電圧テストのための35KV 132KV HVケーブルの試験装置

35KV /132KV Hvケーブルの試験装置30-300Hzの共鳴抵抗電圧テスト セット

特徴
1。この抵抗電圧装置は小さい容積の、軽量および携帯用試験制度を備えている。
2。電源は220V単相電源か380V現地力のコレクションのために便利である単一の電源を採用する。
3。リアクターは美しく、信頼できる、いろいろな種類のケーブルのために適した乾燥したエポキシに注ぐことを採用する。
4.低く調和的な特許を取られた技術、低くより5%の国際規格と主要な変圧器、発電機および他の装置を高圧調和的な損傷から保護するために装備すれば。
5.リアルタイムの高圧テスト波形を監察できる国際規格に従ってピーク値の監視の機能と装備しなさい。
6.操作、大きいLEDスクリーンに容易。
7。いつでも自身のマイクロ プリンター、印刷物および保管テスト データを利用して。

適用:
ケーブルの可変的な頻度共鳴システム
発電機の頻度抵抗電圧試験装置;
サブステーションの電気機器AC抵抗電圧試験制度

I. Product Usage:

このテスト セット モデルCHX-810KVA/54KV、135KVは35KVおよび110KVクラスXLPEケーブル可変的な頻度共振回路の技術の現地AC抵抗電圧テストのために設計されている;最も高いテスト電圧は54KVか135KVよりもっとない;テスト頻度:30-300Hz;使用率は60mintsよりもっとない。それは顧客が5kmの内のXLPEケーブル35KVおよび1kmの内の132KVクラスのためのAC抵抗電圧テストの予防テストか引渡しテストを行うのを助けることができる。

セットの試験範囲はあり続くように:

1. 35kV/300mm2ケーブルの5kmは、キャパシタンス≤0.97uFのテスト頻度30-300Hzのテスト電圧52kV、テスト時間60minをテストした。

2つ、132kV/630mm2ケーブルの1つのkmは、キャパシタンス≤ 0.201uFのテスト頻度30-300Hzのテスト電圧128kV、テスト時間60minをテストした。

II.概要の技術的なデータ

1. 評価される容量:810kVA;
2. 入力パワー:三相380V電圧、頻度は50Hzである;
3. 評価される電圧:54kV;135kV;
4. 評価される流れ:15A;6A;
5. 働く頻度:30-300Hz;
6. 装置出力波形:正弦波
7. 波形ひずみ率:出力電圧波形ひずみ率の≤ 1%;
8. 作業時間:定格負荷の下で許可される連続的な60min;重圧1.1倍1分;
9. 温度の上昇:定格負荷の下の60分の連続操作の後の温度の上昇≤65K;
10. 質要因:装置自体Q≥30 （f=45Hz）;
11. 保護機能:テストされたプロダクトのための過電流、過電圧およびテスト プロダクト フラッシュオーバの保護（細部については可変的な頻度電源セクションを見なさい）;
12. 測定の正確さ:システム有効な価値1.5;

III.主要なコンポーネント:
