電子自動車リレーテスター用具、12vカー・バッテリーのテスター11〜15V

電子自動車リレーテスター、12V車の自動電池チェッカー

私は。

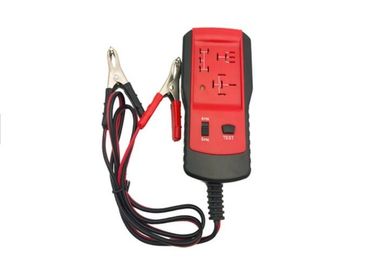

AE100はリレーのクイックテスタで、最も一般的な自動車用リレーの一般的な健全性と機能を示します。 テスターはカーバッテリー（11V - 15V）をリレーコイルに接続することによってリレー接点の適切な機能をチェックします。 テスターは各テストセッション中にピン配置、接点の開閉までの時間、リレーの整合性を監視します。 テストセッションで合格した場合はテスターが緑色のLEDを点灯させ、赤色のLEDが点灯しない場合は点灯します。

II。 取扱説明書

1.電源コードをカーバッテリーに接続します - 黒いワニ口クリップをマイナス端子に、赤いワニ口クリップをプラス端子に接続します。
2. LEDが赤く点灯すると、テスターの電源が入ります。 テスターに​​接続する前にリレーを確認してください。 4ピンリレーの場合は、テスターで「4ピン」を選択してください。 5ピンリレーの場合は、テスターで「5ピン」を選択してください。
3.リレーを3つのコンセントのうちの1つに差し込みます - 「テスト」ボタンを押します。
4.テスターは未知のリレーのピン配置をチェックします。 未知のリレーがほとんどの一般的な自動車用リレーと同じでない、または未知のリレーのピンが破壊されている場合、テスターは赤のLEDを点灯します。
5.リレーのピン配置が正しい場合、テスターは接点の開閉までの時間をテストするためにリレーを10回開閉します。 時間が経過すると、テスターはすぐに赤色のLEDを点灯します。
6.テスターは接点が閉じるまでの時間と10回開くまでの時間をテストした後にリレーの一貫性をチェックします。 テストに合格した場合はテスターが緑色のLEDを点灯し、そうでない場合は赤色のLEDを点灯します。
7.カーバッテリーから電源コードを外し、テスターからリレーを外します。

III。 パッケージは以下を含みます

1×自動車用リレーテスター
1×ユーザーマニュアル
