耐久性のある電気試験ツール調整可能なAC Hipotテスト放電保護ギャップ

放電保護ギャップ、AC Hipotテスト放電保護ユニット、高電圧テスト保護

I.製品の説明

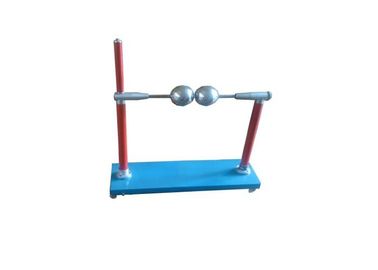

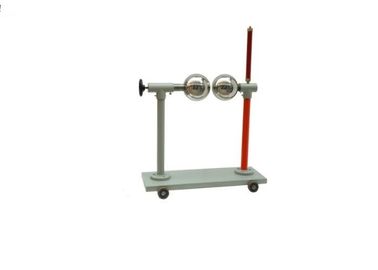

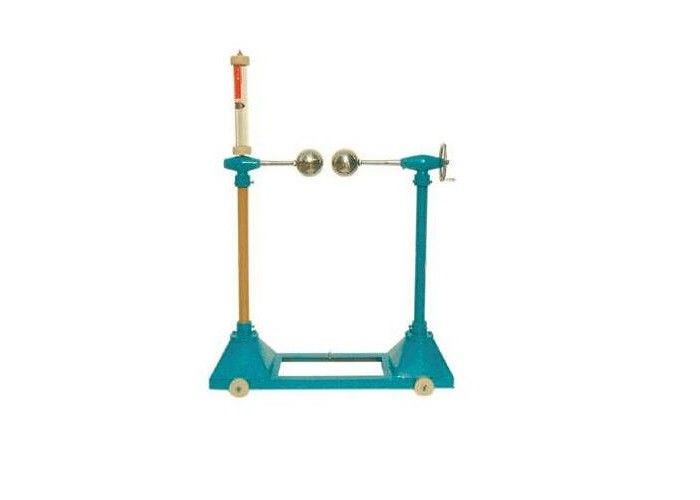

DPGシリーズ高電圧放電ギャップは同じ直径を持つ一対の銅ギャップ電極です。 それが高圧テスト変圧器、コントロールパネル、電圧調整器、耐水性試験装置と一緒に働くとき、それはテスト対象への高電圧放電保護ユニット、オペレータおよびAC / DC電源周波数高電圧テストのテストセットに使用することができます回路。 それからテスト安全を保障して下さい。

II。 装置構造の主要コンポーネント

• モバイル基地
• 絶縁分岐パイプ
• 銅ボール、
• ギャップ距離の調整シャフトまたはハンドル
• 保護防水

</s></s></s></s></s></s></s></s>

III。 働き方

空気はある電界強度の作用の下で自由に衝突することができる。 均一またはわずかに不均一な電場の下でのエアギャップの放電電圧は、ギャップ距離と一定の関係がある。 ボールギャップは高圧放電保護のためにギャップ放電を使用することができます。 ボールギャップは、同じ直径の一対の金属ボールで構成されています。 ボールギャップ径Ｄがボールギャップ距離Ｌよりも大きいとき、ボールギャップ電界は基本的にわずかに不均一な電界である。 放電電圧はボールギャップの距離によってのみ決定されます。

IV。 技術パラメータ

1. Portectionの放出ギャップの間隔：シャフトかハンドルによって調節可能

2.オプション機種とボールギャップ径： φ50、φ100、φ150、 φ200、φ300

3.最大 放電保護電圧：

モデル：DPG-φ50 最大50KV

モデル：DPG- φ100最大100KV

モデル：DPG- φ150最大150KV

モデル：DPG- φ200最大200KV

モデル：DPG- φ300最大300KV
