大型二次電流注入試験セット電気試験装置分割型

大電流注入テストセット、二次側電流注入テストセット、分割型、短時間作業

I.製品の説明

DDGシリーズ大電流注入テストセットは一種の重電流発生器であり、それは発電所、変電所、電化製品工場および科学研究、試験室などで使用されています。 それは短時間のために働くか、または小容量、軽量、素晴らしい性能、オーバーホールのために容易で、テストセットはまた大電流発電機、二次電流注入テストセット、または一次電流注入テストセットと呼ばれます。

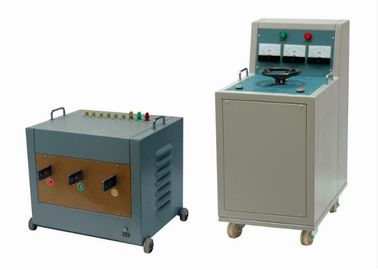

大電流テストセットは、電圧調整コントロールボックスと大電流テストワイヤを備えた大電流発生器で構成されています。短期間の電流注入が必要な場合、主にMCCB、ACB、バスバーおよび各種変流器のテストに使用されます。 それは電力、鉄道、石油化学、冶金および鉱業の企業の研究、生産および電気テストの場所で広く利用されています。定格電流での連続出力最大時間は通常5分/ 10分以上オフです。

II。 アプリケーション：

• MCCB、ACB、バスバー、各種CT用の電流衝撃試験
• CT / PTおよび他の電気機器の現在の校正分野。
• 現在の気質上昇テスト
• スイッチ、ブレーカー、カレントリレー動作試験
• プレート式電流計、クランプ計、変流器の校正

注意 ：

• 可搬構造、出力電流量の調整、電流双方向測定および直読
• ユーザーの要求に応じて、異なる規格の出力電流を作ることができます。
• ロングデューティータイプは受注生産可能です。

III。 現在のブースターの種類

• 単相3000A以下の一体型
• 単相電流出力
• 三相電流出力

IV。 ユニバーサル制御機能

1. デジタルディスプレイ
2. 高い正確性
3. 高解像度
4. 自動タイミング
5. 完全に保護
6. 警報
7. 自動タイミング

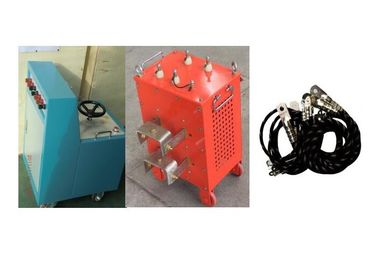

V. 1セットの主成分

• 電圧調整制御キャビネット
• 大電流ブースター
• 大電流接続ケーブル（オプション）

VII。 技術仕様書：

1. 出力：オーダーメイド、サイン波、
2. 容量：オーダーメイド
3. タイミング範囲：0〜999 S
4. 期間：定格容量で5分
5. 入力電圧：AC220Vまたは380V±10％50 / 60Hz±1
6. 周囲温度： - 8℃〜50℃
7. RH：85％、露なし
8. 海抜1000メートル以下

9. 出力電圧：3V、6V

10. 定格での連続出力最大時間：5分オン/ 10分オフ以上。

11. 出力波形：出力電流は小さなグリッチを持つ標準正弦波であり、これは電力システム要件指数標準より優れており、リップル係数は0.3％未満

12. 測定精度：０．５より高い。 電流電圧計は真の実効値、高精度、高安定性を示します。

13. 出力電流モード：真の実効値は連続的に調整可能です。

14. 電流安定性：0.5％以上

15. 配線方法：要件に応じて

16. 保護設定：過電流、ゼロ位置保護

17. 機能：電気モーター駆動電圧調整、電流の上昇と下降、タイマー付き、タイミング後のアラーム付き。

VIII。 技術的な特徴
