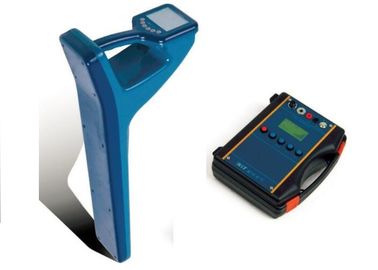

容易な放射高圧ケーブルの試験装置の地下ケーブルの識別子

地下ケーブル識別子追跡テスター、地下パイプおよびケーブル位置テスター

I.アプリケーション

1.それはいろいろな種類の金属の管の跡そして深さ、電源ケーブルの識別のon / offを見つけるのに使用されています

2.正しい/間違った表示：直接結果を示すために検出する特許を取られたクランプ

3.接地不良の原因を特定しやすい

4.自動深度および電流検出

5.履歴曲線記録、直接変化を表示します。

6.優れた抗干渉能力

高出力。 最大10ワット、4グレード、簡単操作、

8.自動インピーダンスマッチングと保護

9.適用範囲が広い電源：内部電池、AC220Vまたは車のシガーライター（12V）

II。 技術データ

受信部

1.入力モード：クランプ入力、内部受信ループ、1Kミニセンサー、8Kミニセンサー、フレームサポート

2.受信周波数：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz、電源周波数、無線周波数、故障箇所特定周波数

3.パイプ検知モード：インテリジェントピーク方式（ワイド）：アクティブ検知に適しています。
ピーク方式：パッシブ検出に適しています。 狭い方法 NULLメソッド
4.ケーブル識別モード：インテリジェント識別をクランプします。 ミニセンサーの識別

5. HMI：320×240ドットLCD。

6.内蔵電池：リチウム電池、14.8V、7Ah

7.フレームの寸法：700mm×270mm×120mm

8.重量：本体のための3.5kgs

送信機部

1.出力モード：直結出力、クランプカップリング出力、放射線出力

2.出力周波数：500Hz、1kHz、8kHz、33kHz、66kHz、故障箇所特定周波数

3.出力電力：最大10W、4つのグレード

4.出力電圧：最大150ボルト

5.インピーダンスマッチングと保護：自動

6. HMI：128 * 64ドットLCD

7.内部電池：リチウム電池、14.8v、7ah

8.外部供給電力：車の電源電圧12VDC

9.寸法：本体サイズ275 * 220 * 100mm

10.重量：本体の重量2.4キロ

III。 技術的な優位性

• サポートPOWER –ONの位置
• 左右の矢印はケーブルルートのトレースを示します
• 深度値表示
• 正しい/間違った表示
• 電源投入ケーブルを直接検出
• インテリジェントなクランプ検出、正しい/間違ったものを直接表示
• 簡単な放射線検出
• インテリジェントピンポイントシース故障箇所特定、特定
