生きているXLPEケーブルの部分放電試験装置、パトロールのタイプPdの試験装置

ライブXLPEケーブルと電源トランス用パトロールタイプ部分放電検出テスター

製品の紹介

製造上または設置上の欠陥により、絶縁破壊損傷が発生するまで放電が活線ケーブル端部（ジョイント）の絶縁部分で発生し、不確かな欠陥での火災または爆発でさえ発生する可能性があります。 したがって、事故の前に隠れたトラブルをどのように見つけるかが問題を解決するための鍵となります。そのため、ライブケーブルに放電検出が必要になります。

モデルPPD8209AはPD検査のための高周波電流と超音波検出法を採用し、HFCT（高周波電流トランス）または超音波トランスデューサを介してMV / HVケーブルと変圧器を生きる検出するのを採用する一種の高周波部分放電検査装置である。 。 それは小さい容積、優秀な性能および容易な操作の特徴を有する。

PDテスターは信号増幅（アナログ、電子、デジタル）、フィルタリング、データ取得、データ処理、グラフィック表示、テストレポート自動生成を実現するために現代の電子とコンピューターの統合技術を採用し、部分放電の測定と分析を完了します。

2.参照基準

GB 7354部分放電測定

DLT 417電気機器の部分放電の局所測定ガイドライン

GBT 16927.1高電圧試験技術パート1：一般試験要件

GBT 16927.2高電圧試験技術パート2：測定システム

GB T 16927.3高電圧試験技術パート3：フィールド試験の定義と要件

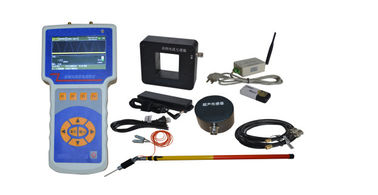

3.主なコンポーネント：

検出原理と方法：

4.1高周波電流センサ測定原理

高周波電流センサは主に高電圧電気機器の部分放電検出に使用され、パルス電流の原理を採用しています。 大部分の高電圧電気機器はその高電圧側または低電圧側または接地部分に分布容量を有するので、高電界強度領域放電が起こると、放電信号は接地部分に結合され、接地線を介してアースに入る。 ＨＦＣＴセンサは接地線にクランプされ、ＰＤによって生成されたパルス電流信号を検出し、それによって試験中の装置の部分放電情報を取得する。 ケーブル、変圧器、リアクトル、GIS、スイッチギアなどの中高圧機器の部分放電信号検出に主に使用されます。

4.1.1 XLPEケーブルの高周波電流検出

製造上または設置上の欠陥により、絶縁破壊損傷が発生するまでケーブル端部接合部の絶縁部分で放電が発生し、さらには火災や爆発が発生する可能性があります。 したがって、事故の前に隠れたトラブルをどのように見つけるかが問題を解決するための鍵であり、そのために電荷検出が必要になります。

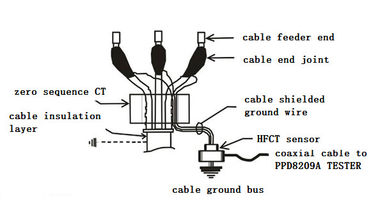

高電圧ケーブルでは、ワイヤと金属シースシールドは絶縁材料で分離されて分布容量を形成します。これは約数百pFで、高周波信号の経路を形成します。 したがって、高周波部分放電信号は分布容量によってグランドリードに伝達される。 内部放電が発生すると、高周波パルス電流が発生し、この高周波パルス電流がコアと金属シースとの間の分布容量を通って、高電位コアから低レベル金属シールドへと流れる。 スリーブの上に、端子のケーブル中間コネクターまたはアース線を通してアースを入れます。 したがって、高周波変流器センサが中間接続点または端子で接地線に接続されて、高周波パルス部分放電電流をセンサに結合し、センサと巡回機器との間のテストケーブルを通過する。 PPD8209A検査テスタは信号の取得と解析を行います。

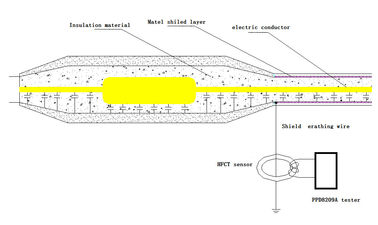

ライブケーブルまたはライブケーブル接続部の表示図は以下のとおりです。

4.2。 超音波（アメリカ）測定原理

電力機器の内部で部分放電信号が発生すると、衝撃の振動や音が発生する。 超音波法は、超音波センサを装置チャンバの外壁に取り付けることによって部分放電信号を測定する。 この方法は、センサが地理的機器の電気回路と接続されておらず、電気機器によって妨害されないが、現場で使用されると周囲の環境ノイズまたは外部機器の機械的振動の影響を受けやすいことを特徴とする。 超音波信号は電力機器の一般的に使用される絶縁材料において大きな減衰を有するので、超音波検出方法の検出範囲は制限されるが、高いＰＤ位置決め精度の利点を有する。

4.2.2ライブケーブル用超音波検出PD

活発な高電圧ケーブルの場合、多くの場合、ケーブル自体またはケーブル付属品の品質の悪さ、外力による損傷および機械的損傷、腐食および湿気、ケーブル接続構造の品質問題、付属品の経年劣化などの理由により部分放電を起こしやすい。 したがって、高電圧ケーブルで部分放電検出を実行する必要があります。

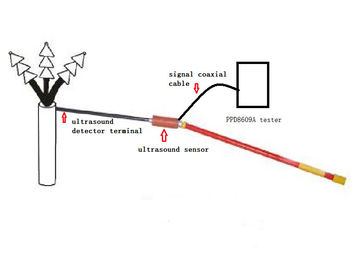

PPD8609Aテスターは高圧ケーブルまたはケーブルジョイントの放電欠陥を検出するための装置です。テスターの検出器は音響 - 電気三次元空間位置決めセンサーを採用し、三次元空間位置と放電強度を実現することができます被試験ケーブルに接触していない状態での放電点の そのため、測定したケーブル点の絶縁状態を判断し、事故の発生を未然に防止します。 この検出方法は通常、ケーブル端部およびケーブル分配ボックスの部分放電のオンライン検出および位置決めに適用することができる。
